天然气压差利用分析

天然气压差

利用分析

天然气从长输管道进入城市门站、区域调压站、储气库或大型工业用户之前，通常都要经历一次甚至多次降压。

长期以来，这项工作主要由调压器完成。高压天然气经过调压器后，压力降到下游管网需要的水平，供气安全得到保障，但原本携带的压力能也在节流过程中被消耗掉了。

从原理上看，这是一项很有吸引力的节能技术：不额外燃烧天然气，也不改变天然气最终用途，只是回收原本在调压过程中损失的能量。

但从工程实践看，天然气差压利用并不是“有压差就能发电”，更不是“装上膨胀机就一定赚钱”。流量是否稳定、上下游压力是否长期存在、天然气需要预热到多少度、膨胀后的低温如何处理，以及发出的电能否就地消纳，都会直接决定项目的最终收益。

对城镇燃气企业而言，真正需要算清的不是理论上能够回收多少压力能，而是扣除预热、辅机、检修和备用调压成本后，项目还能剩下多少净收益。

天然气长距离输送需要较高压力，但高压天然气进入城市燃气系统后，压力必须逐级降低。

传统调压阀可以准确控制出口压力，却不能对外输出有用功。天然气上游压缩机消耗电力或燃料建立起来的一部分压力能，最终在调压阀中转化为不可利用的节流损失。

天然气差压利用的核心，就是用膨胀机承担一部分降压任务。

高压天然气进入膨胀机后推动转子做功，压力和温度同时下降。转子的机械能可以直接驱动泵、压缩机，也可以连接发电机，将压力能转化为电能。

目前，透平膨胀机已经在天然气处理、炼化和工业气体领域得到应用，是回收高压气体过程能量的重要设备。

不能。

天然气差压发电首先是一套天然气调压设施，其次才是一套发电设施。

城镇燃气门站最基本的功能是保证出口压力稳定和下游连续供气。膨胀机需要在一定流量和压比范围内运行，一旦天然气流量过低、上下游压差不足、机组检修，或者发电系统发生故障，膨胀机就可能无法继续承担调压任务。

因此，实际工程通常采用“膨胀机发电支路＋传统调压支路”的并联结构。

正常工况下，一部分或全部天然气通过膨胀机降压发电；当膨胀机停机、流量超出运行范围或下游压力异常时，天然气自动切换至调压器支路。

这意味着差压发电项目不能简单地拆除原有调压设备。备用调压器、旁通管道、安全切断、放散和联锁控制系统仍然不可缺少。

一般来说，天然气流量越大、上下游压比越高，理论上可以回收的压力能越多。

膨胀机发电功率主要取决于三个因素：

天然气流量决定有多少气体通过膨胀机；上下游压力和进口温度决定每千克天然气能够释放多少膨胀功；膨胀机和发电机效率则决定其中有多少最终转化为电能。

因此，在天然气流量、进口温度、设备效率等其他条件相同的情况下，可利用压差越大，理论发电量通常越多。

天然气通过调压器降压和通过膨胀机降压，结果并不完全相同。

调压器属于节流降压，天然气温度会有所降低；膨胀机则让天然气对外做功，出口温度通常下降得更多。

如果膨胀机进口天然气温度不够高，膨胀后的天然气可能降到零下几十摄氏度，带来一系列风险：

所以，很多差压发电项目都要在膨胀前对天然气进行预热。

问题也由此产生：发电不消耗天然气，但天然气预热可能需要消耗能源。

如果利用燃气锅炉预热天然气，就需要燃烧一部分商品天然气；如果使用电加热或热泵，则需要消耗电力。预热能耗过高时，虽然膨胀机发出了电，整个系统的净收益却可能并不理想。

天然气差压发电项目最容易被忽视的一笔账，恰恰就是预热成本。

燃气热水炉技术成熟、供热稳定，能够适应冬季低温和天然气流量变化，是当前比较常见的预热方式。

但它需要消耗天然气。如果只统计膨胀机发电量，不扣除预热燃气成本，就会明显高估项目收益。

对于城市燃气企业来说，这部分天然气至少应按照购入价格计算；如果原本可以对外销售，还应考虑其机会成本。

工业余热是差压发电最理想的热源之一。

燃气轮机排烟、压缩机冷却水、锅炉余热、低温蒸汽以及化工装置余热，都可以用于天然气预热。如果这些热量原本没有其他用途，项目的预热成本就会明显降低。

因此，同样一套膨胀机，布置在有稳定余热的工业园区，可能具有较好的经济性；布置在没有可用热源的独立门站，则可能需要较长的投资回收期。

热泵可以从环境空气、循环水、污水或工业低品位热源中提取热量，为天然气预热。

这种方式可以减少直接燃烧天然气，但需要消耗电力。冬季环境温度较低时，空气源热泵的效率还可能下降，而冬季恰恰又是许多城市天然气流量最大的季节。

因此，热泵方案应根据当地最低温度、天然气峰谷流量和电价进行全年动态分析。

太阳能集热可以承担一部分预热负荷，减少燃气消耗。相关研究表明，太阳能与天然气透平膨胀机结合，能够改善系统综合能效和减排效果。不过，太阳能供热具有波动性，无法单独承担天然气门站的安全预热任务。项目仍需配置蓄热设施或备用热源。

总体来说，差压发电项目能否获得低成本、稳定的热源，往往比膨胀机效率提高几个百分点更加重要。

天然气差压利用不一定非要把全部压力能转化为电能。

天然气经过膨胀机后温度下降，如果门站附近存在冷量用户，就可以回收这部分低温资源，用于：

这种模式可以理解为“差压发电＋低温供冷”。

传统项目为了防止出口温度过低，需要先把天然气加热，再通过膨胀机降温。如果膨胀后产生的低温能够被工艺装置直接利用，原本需要解决的“低温问题”，就可能转化为具有价值的冷能产品。

但差压冷能利用也受到两个条件限制。

一是距离不能太远。低温管道投资和冷损会随距离增加，冷能用户最好布置在门站或工业调压站附近。

二是用冷时间应与天然气流量相匹配。北方城市天然气流量通常在冬季最大，而空调需求主要集中在夏季，二者并不匹配。相比普通空调，全年运行的冷库、工业制冷、气体液化和数据中心更适合作为稳定冷能用户。

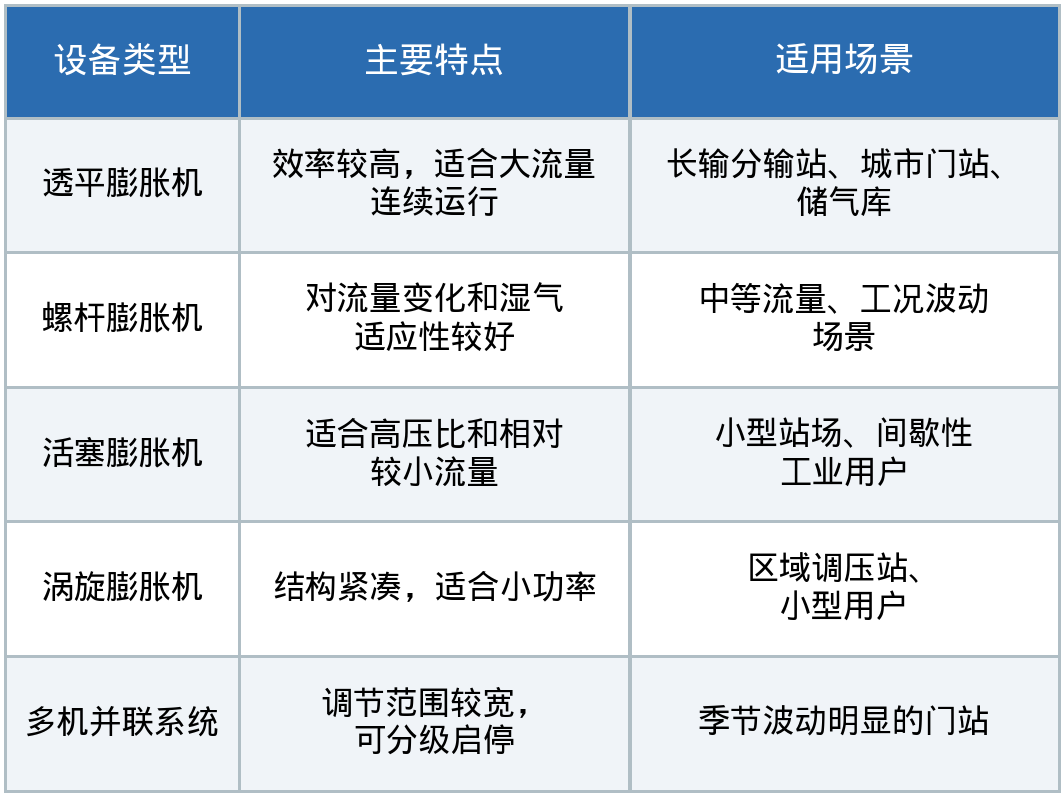

天然气差压利用设备并不只有大型透平膨胀机。

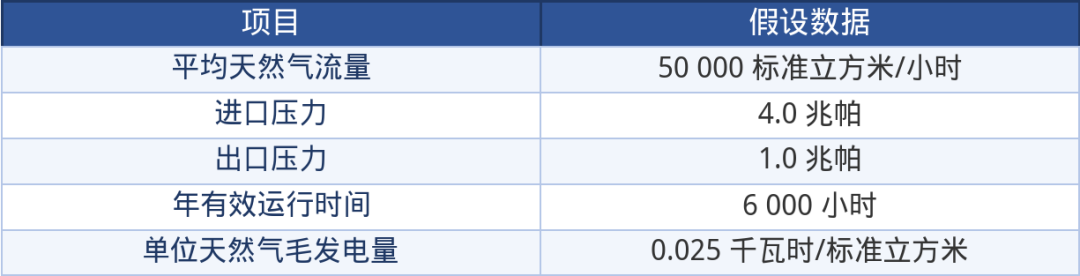

以一座假设的城市门站为例：

一个相对完整的评价，至少应包括四个步骤。

天然气差压利用可以按照“资源普查-重点筛选-动态模拟-示范实施”的路径推进。

首先，对企业所属门站、高中压调压站和大型工业用户开展压力能资源普查，建立统一台账。

优先关注以下站场：

天然气差压能并不是一种新增加的能源，而是天然气输配过程中已经存在、过去被调压器消耗掉的过程能量。

利用膨胀机，可以在完成调压任务的同时，将部分压力能转化为电能；进一步回收膨胀低温，还可以为冷库、工业制冷和数据中心提供冷量。

但天然气差压发电也不是简单的“零燃料发电”。预热能耗、流量波动、备用调压、设备维护和电力消纳，都会影响项目实际收益。

从技术经济角度看，最适合建设差压利用项目的，并不是压差最大的站场，而是流量大且稳定、有效压差长期存在、能够获得低成本余热，并且电力可以就地消纳的站场。

对城镇燃气企业而言，真正有价值的工作，不是简单统计门站设计压力和年供气量，而是建立小时级运行模型，摸清每座站场的实际压力能资源，选择合适的设备容量和能源利用方式。

只有把安全供气、稳定调压、低成本预热和电力消纳同时解决，天然气管网里原本被“白白减掉”的压力，才能真正转化为企业长期、稳定的绿色收益。
